Обвязка твердотопливного котла – схемы монтажа отопления, особенности проведения работ

Выбор котла на основе произведенных инженером расчетов и монтаж системы отопления – неразрывно связаны, и производить эти работы должны специалисты, так как даже малейшие ошибки в лучшем случае приведут к снижению эффективности, а в худшем – к ее выходу из строя. Схема разводки и ее конкретные компоненты зависят от особенностей объекта, его масштабов. Обвязка твердотопливного котла включает работы по проектированию и установке трубопровода, радиаторов, элементов автоматики, подключению к дымоходу. Специалисты компании «Новое Место» оказывают полный комплекс услуг в этой области, фирма гарантирует качество результата и принимает объекты на сервисное обслуживание.

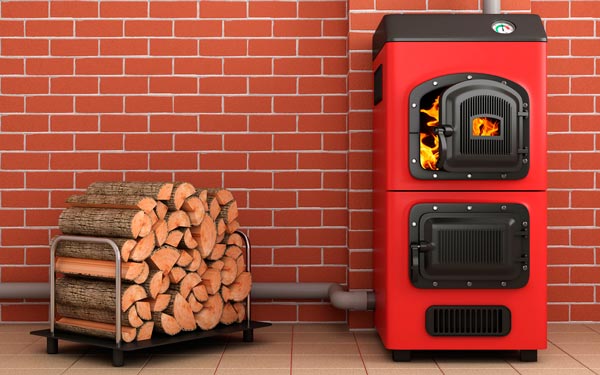

Обвязка твердотопливного котла

Схема обвязки твердотопливного котла зависит от его типа:

  • Одноконтурный с естественной тягой
  • Двухконтурный с естественной или принудительной тягой
  • Автоматический пеллетный

У каждого из них своя производительность, свой способ установки. Многое также зависит от выбранного типа циркуляции теплоносителя (естественный/принудительный). Рассмотрим более детальное каждый из этих вариантов.

Как добиться естественной циркуляции?

Если схема обвязки твердотопливного котла с циркуляционным насосом может быть практически любой (с нижним, верхним, диагональным подключением радиаторов, однотрубной или двухтрубной), то для обеспечения естественной циркуляции необходимо соблюсти некоторые правила:

  • Пропускной диаметр трубы должен быть в идеале не менее 38 мм или полтора дюйма. Для сравнения – в системах центрального отопления используется стальная труба с внутренним диаметров 16-20 мм
  • Котел должен находиться в самой нижней точке, расширительный бак – в самой высокой
  • Весь трубопровод должен быть смонтирован под уклоном 5 мм на 1 погонный метр трубы. То есть, перепад уровня между началом и концом десятиметрового отрезка трубы должен составить не менее 5 см
  • Радиаторы отопления нельзя монтировать на переходные сгоны с понижением пропускного диаметра

Множество фото и видеоматериала по обвязке твердотопливных котлов с естественной циркуляцией можно найти в сети Интернет, но мы спешим предостеречь вас от попыток выполнить эту работу самостоятельно. В случае отсутствия или затрудненной циркуляции в системе отопительный агрегат будет перегреваться, КПД его будет низким, а расходы на топливо – высокими. Еще опаснее отсутствие нормальной тяги в дымоходе. Наши специалисты осуществят монтаж котла и его обвязку для обеспечения высоких эксплуатационных свойств системы.

Монтаж котлов и систем отопления на базе полипропиленовых труб

Широкое распространение в закрытых отопительных системах приобрели полипропиленовые трубы в силу их высоких эксплуатационных свойств:

  • Они отличаются достаточной прочностью для использования в системах со стабильным давлением (автономных)
  • Они химически нейтральны, устойчивы к коррозионным процессам
  • Они обладают минимальной теплопроводностью – это значит, что во время продвижения по самой трубе теплоноситель практически не теряет температуру – полипропилен не греется, и вся она доставляется в радиаторы отопления
  • Монтаж прост, быстр, надежен – не нужно нарезать резьбы, так как трубы соединяются на надежные спайки

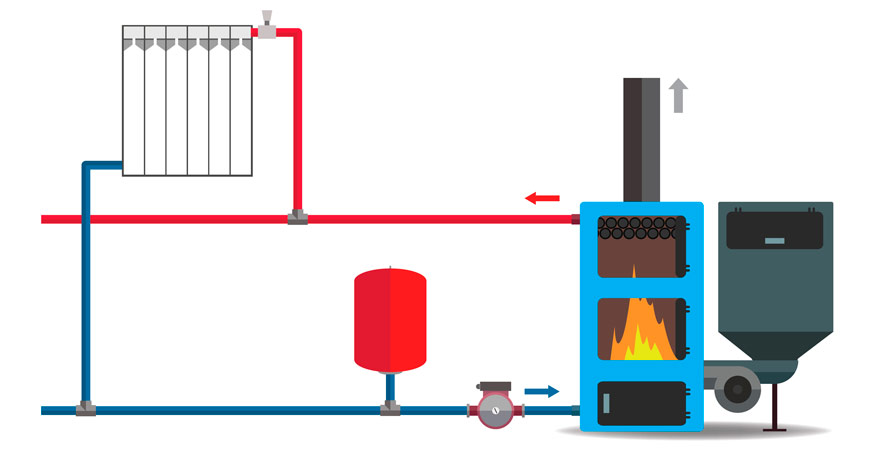

Схема обвязки твердотопливного котла с циркуляц насосом

Но обвязка твердотопливного котла полипропиленом осуществляется только с использованием циркуляционных насосов. Схема может быть однотрубной или двухтрубной, с любым подключением радиаторов. Сам насос устанавливается перед котлом на обратной трубе, перед ним монтируется фильтр грубой механической очистки, и вся эта комбинация ограничивается с двух сторон шаровыми запорными кранами, которые обеспечивают удобство обслуживания.

Сложности расчета обвязки твердотопливного котла

Основные сложности возникают в первую очередь на этапе проектирования и расчета. Какой диаметр трубы нужен? Что выбрать – полипропилен или металлопласт, сталь? Какие использовать сгоны, кронштейны, как организовать систему автоматики, безопасности? Еще сложнее обстоят дела с обвязкой твердотопливного котла с теплоаккумулятором, схема которой также предполагает установку промежуточного бойлера. У такой системы выше инертность, температура в ней стабильнее.

Не заканчиваются проблемы и на этапе реализации проекта. Для правильной обвязки необходимы не только знания и опыт, но и дорогостоящее оборудование, без которого невозможно смонтировать систему. Все эти задачи быстро и на высоком профессиональном уровне решают наши специалисты.

Основные элементы системы:

  • Трубы, по которым циркулирует теплоноситель
  • Радиаторы, обеспечивающие эффективный теплообмен
  • Насосы и клапана для поддержания оптимального давления, нужной интенсивности циркуляции
  • Соединительные элементы для полной герметичности системы
  • Расширительные бачки, манометры
  • Датчики утечек продуктов горения, критического повышения температуры

Все эти компоненты для обвязки твердотопливных котлов мы поставляем нашим клиентам комплексно и даем на них гарантии качества.

Что вы получаете, обращаясь к нам за услугами по обвязке твердотопливного котла?

Обращаясь в компанию «Новое Место», вы получаете:

  • Комплексный подход – мы выберем твердотопливный котел подходящей мощности, произведем расчеты, спроектируем систему, поставим все необходимые материалы и оборудование по дилерским ценам, осуществим обвязку, проведем пусконаладочные работы
  • Гарантии качества – мы принимаем на сервисное обслуживание каждую введенную в эксплуатацию систему
  • Услуги послегарантийного срочного сервиса
  • Объективные расценки на все виды работ
  • Экономию времени
  • Удобные формы наличного/безналичного расчета

Мы не предлагаем вам стандартные схемы обвязки твердотопливных котлов, а в индивидуальном порядке проектируем их с нуля не только с учетом архитектурных особенностей объекта, но и с пожеланиями клиента.

За дополнительной информацией и для заказа услуг обращайтесь к нам одним из предложенных в разделе «контакты» способов.
