Напольные системы отопления: как выполнить подключение

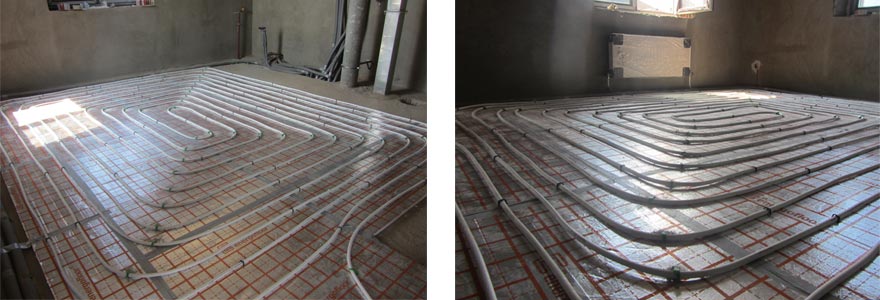

Подключение теплого пола к системе отопления

Как осуществить подключение теплого пола к системе отопления таким образом, чтобы смонтированный контур заработал с полной отдачей и не создавал проблем при дальнейшей эксплуатации? Абсолютно ничего сложного в этом нет для специалистов компании «Новое место» – мы более 12 лет оказываем услуги на рынке инженерных коммуникаций. При этом мы взаимодействие с каждым клиентом выстраиваем на принципах открытости и доверия. Он всегда знает за что платит – мы сами стремимся ему пояснить, как можно больше технических нюансов устраиваемой системы. Что же нужно знать пользователю, о системе «теплый пол»?

Теплый пол + отопительный контур: «за» и «против»

Плюсы

  • Установка, сопряжение пола с имеющейся системой отопления и пуско-наладочные работы не требуют чрезмерных финансовых расходов, что с учетом затрат на оборудования является важным конкурентным преимуществом.
  • Если схема подключения теплого пола к системе отопления рассчитана верно, она сможет заменить мобильные нагреватели или даже традиционные громоздкие радиаторы. Тем самым полезная площадь квартиры или дома будет использоваться гораздо более эффективно.
  • Элементы отопительного контура совместимы с любым видом покрытия. Система «теплый пол» может быть смонтирована с прицелом на последующее применение ковролина, ламината, плитки или линолеума.
  • Возможность автономного функционирования или работы в составе существующей отопительной системы (через подключение к центральному отоплению или котлу).
  • Значительная экономия тепловой энергии, что обеспечивает существенное снижение расходов на отопление. В стандартном многоквартирном доме – до 30%, а в помещениях с высокими (более 3 м) потолками – до 50%.
  • Система теплого пола, подключенная к централизованному отоплению, практически не зависит от возможных перебоев с электроэнергией.

Недостатки у такого подхода также имеются, но назвать их критическими нельзя:

  • Сложности с получением разрешительных документов, если контур смонтирован в многоквартирном доме. Но в большинстве случаев они возникают от того, что подключение водяного теплого пола к системе отопления выполнено с грубейшими нарушениями технических норм (это, кстати, основной аргумент против самостоятельного выполнения работ).
  • Ограниченные возможности регулировки температуры. Подобная ситуация теоретически допустима, но только в том случае, если был реализован самый дешевый проект, в котором отсутствуют термостат. Если же владелец недвижимости готов к определенным тратам и понимает их необходимость, никаких проблем возникнуть не должно.
  • Риск затопления соседей при внезапной протечке контура. Он действительно существует, но при соблюдении всех правил во время монтажа системы его можно не принимать в расчет.

Дополнительное оборудование

Часть представленных в торговой сети устройств и механизмов являются для нормальной работы контура отопления обязательными, другие лишь повышают удобство его эксплуатации и мало влияют на функциональность. Система способна проработать много лет, но только при условии, что подключение теплого пола к отоплению выполнено грамотно. Потому незначительная экономия вряд ли является оправданной, даже если ваш бюджет сильно ограничен.

  • Циркуляционный насос. Он обеспечит нормальное движение воды даже в самых отдаленных зонах монтированного контура.
  • Устройство корректировки давления. Оно требуется для более эффективного перемещения теплоносителя. Не менее важные его функции – предотвращение эффекта гидроудара или появления зон застоя.
  • Система вывода за пределы контура скопившегося воздуха.
  • Противогрязевые фильтры. Вода, циркулирующая в системе, далеко не всегда бывает чистой. Поэтому ее перед подачей в контур следует очистить. В противном случае трубы быстро засоряются, а вероятность возникновения аварийной значительно увеличивается.
  • Смесительный узел. Схема подключения теплого пола к котлу или уже имеющейся системе отопление предполагает, что циркулирующая по контуру жидкость имеет температуру около 35-40 градусов. Но вода в радиаторе системы отопления обычно гораздо горячее – 70-80 градусов. Если она попадет с тонкие трубы системы теплого пола, целостность стяжек может нарушиться, а теплоизоляционный слой перестанет выполнять свои функции. Для решения этой проблемы в контуре и должен быть установлен смесительный узел, который обеспечивает понижение температуры воды до оптимальных показателей.
  • Аппаратура визуального контроля. Ее задача – круглосуточный мониторинг параметров работы системы (давление, температура) и оповещение пользователя о любых возможных нарушениях. В целях экономии от приборов контроля часто отказываются, но такое решение нельзя признать оправданным.

Как подключить теплый пол к системе отопления

Для этого применяются несколько возможных схем, у каждой из которых есть свои достоинства и недостатки. Выбор самой оптимальной из них зависит от множества факторов: количества этажей в доме, предполагаемой мощности системы, имеющегося бюджета и способа подключения к системе отопления.

Прямое подключение

Самая простая в реализации схема, на базе которой разработаны все остальные варианты коммутации. Его можно применять только при том условии, что монтаж проводится на оконечном участке (первый или, наоборот, последний этажи, зависит от направления подачи воды).

Основные элементы системы (по линии движения воды, поступающей из отопительного контура):

  • Впускной вентиль, оборудованный грязевым фильтром.
  • Еще один вентиль, расположенный на обратной трубе контура.
  • Кран-смеситель. В недорогих системах он всегда ручной, в более «продвинутых» его делают с сервоприводом или даже возможностью автоматической регулировки. В последнем случае в системе должен быть установлен термодатчик.
  • Циркуляционный насос с достаточной (но не избыточной!) производительностью.
  • Перепускной клапан, призванный выровнять разницу в давлении.
  • Спускные краны и воздухоотводчики, смонтированные на гребенках коллекторов. Они позволяют в штатном режиме слить теплоноситель, что бывает необходимо для проведения ремонтных и профилактических работ.

Как подключить теплый пол к отоплению: альтернативные способы

  • С применением двухходового крана. Он связан с термостатом и обеспечивает исключительно увеличение или уменьшение объема подаваемой в контур воды. Функции изменения температуры теплосъемника эта схема не предусматривает, хотя система оборудована балансировочными вентилями и простым перепускным клапаном.
  • Схема схожа с той, в которой используется двухходовый кран и отличается от нее лишь наличием байпаса (особой перемычки) между двумя коллекторами. Еще один – уже с клапаном – сработает в случае нештатного увеличения уровня давления.
  • С трехходовым клапаном, в функции которого входит перенаправление охлажденной воды на линию подачи. Эта схема считается одной из самых простых и дешевых в реализации, причем не в ущерб надежности.
  • С трехходовым смесителем. Он располагается в цепи до циркуляционного насоса, благодаря чему вода, поступающая в контур, имеет оптимальную температуру. Самое большое достоинство этого метода – легкая и очень точная регулировка.
  • С четырехходовым смесителем. Наиболее совершенный в техническом плане вариант. Он обеспечивает самую высокую надежность и максимально удобную эксплуатацию, но требует значительных финансовых затрат. Установленная система обязательно имеет возможность регулировки температуры (ручную или автоматическую).
  • С теплообменником. Трудная в практической реализации схема. Она часто применяется в офисных помещениях, но из-за немалой стоимости и достаточно высокой сложности широкой популярности у обычных людей она не получила. Отличительные особенности этого метода – наличие развитой системы безопасности и контроля, включающей высокоточный манометр, клапан сброса давления, расширительный бачок с мембранным принципом действия и воздухоотводчик. Все это позволяет эффективно регулировать параметры работы системы, но приводит к тому, что она становится слишком массивной и не гибкой.

Особенности эксплуатации

Подключенный контур теплого пола требует бережной эксплуатации и соблюдения несложных правил безопасности.

  • Сразу же после монтажа контура устанавливать максимально возможную температуру нельзя. Дайте системе время войти в рабочий режим.
  • Убедитесь в том, что температура воды на входе не выше 40-45 градусов.
  • Не отключайте контур без крайней необходимости, так как его тепловая инерция может достигать 6-7 часов.
  • Если ввод в эксплуатацию осуществляется накануне отопительного сезона, включать систему рекомендуется на 2-3 часа, постепенно увеличивая длительность. На круглосуточный режим работы можно переходить через 1-2 недели.

Вариантов подключения теплого пола к отопительному контуру довольно много: от простых и недорогих до сложных и весьма затратных. Обратитесь за консультацией к инженерам компании «Новое место» и узнайте какой вариант будет оптимальным именно в вашем случае. Мы разработаем систему под любой бюджет. Сроки установки договорные. Даем гарантию на свою работу.
