Установка насоса в систему отопления: целесообразность и технология

Современные стандарты организации автономной отопительной системы в большинстве случаев предполагают принудительную транспортировку теплоносителя. Для этого предусмотрен монтаж насоса в систему отопления. При этом ключевой акцент должен быть направлен на правильность месторасположения этого узла в схеме.

Схема установки циркуляционного насоса в системе отопления

Зачем и какой насос нужен

Устройство отвечает за циркуляцию теплоносителя по отопительной системе. Другими словами, установка насоса на отопление обеспечит максимально быстрое прохождение горячей воды от котлоагрегата до радиаторов, отдающих тепло в разных помещениях дома. Отправная точка при определении функциональных возможностей насоса – количество тепла, которое предположительно потребуется для обогрева конкретного здания при самых низких температурах, возможных в этой местности. Очень быстро и точно с этой задачей справится дипломированный инженер с помощью специальных компьютерных программ. Можно эти параметры рассчитать и вручную перед тем, как установить насос на отопление, однако тут также необходимо иметь специальные знания и опыт комплектации бытовых коммуникаций.

Важно! Настоящие евростандарты гласят, что для обогрева 1 м. кв. дома на одну-две семьи при больших морозах требуется 100 Вт. Если речь идет о строении с улучшенной теплоизоляцией тепла потребуется 30–50 Вт/кв. м. А для многоквартирных зданий этот показатель составляет 70 Вт. Однако, специалист должен дать оценку соответствия здания нормативам. Если есть отклонения, то при расчетах берется более высокий показатель удельного потребления тепла.

Еще один важный фактор, зачем нужна установка циркуляционного насоса в систему отопления – экономия газа. Уже давно расчетным путем доказано, что в такой системе потребляемость голубого топлива снижается на 20-30%. Объясняется это тем, что вода через контур проходит быстро, а значит быстрей возвращается в котел. При этом она не успевает отдать все тепло и все еще подогрета до определенной температурой. Это значит, что котел несет меньшую эксплуатационную нагрузку, поскольку время нового нагрева сокращается перед очередной отправкой теплоносителя к отопительным приборам.

Монтаж циркуляционного насоса в систему отопления в уже существующее отопление позволит:

  • снизить инерционность системы – при самотечной циркуляции теплоносителя время прохождения тепла от котла до дальнего радиатора может составить порядка 1 часа, а при принудительной на прогрев дома уйдут минуты;
  • выровнять в отопительных приборах температуру нагрева – то есть и ближняя к нагревательному котлу батарея, и самая дальняя будут характеризоваться одинаковой теплоотдачей;
  • увеличить перепад давления при несоблюдении уклона трубопровода, что приводит к появлению воздушных пробок.

Обратите внимание на маркировку

Установка насоса в систему отопления выполняется после изучения его паспортных данных. При этом они частично отражены на корпусе устройства посредством нанесенной маркировки. В частности, в ней указываются два важных параметра (к примеру, «25 – 40») – присоединительный размер и мощность (высота подъема). Индекс «25» – это размер в 1 дюйм, а индекс «40» – указывает на 4-метровую высоту водяного столба или давление в 0,4 атм. Такие параметры характерны самым востребованным моделям насосов. Еще есть маломощные устройства на 0,3 атм. и более производительные – поднимают теплоноситель на 6-8 м.

Кроме этих двух характеристик конкретной модели, на корпусе можно найти показатели электропотребления в разных рабочих режимах, каждому из которых соответствует производительность устройства.

Виды циркуляционных насосов

  • Бытовые.
  • Промышленные.
  • С таймером и термостатом.
  • С частотным преобразователем.

Важно! Из собственного опыта может сказать, что хороший эксплуатационный ресурс показывают модели таких марок: GRUNDFOS, Willo, DAB, Speroni, «Джилекс». Тут представлено и европейское качество, и достойное китайское. Безусловно, этот фактор отражается на стоимости изделия. Выбрать потребителю есть из чего, а нами будет выполнена установка циркуляционного насоса в системе отопления любой конструкции.

Правильная установка насоса отопления в схеме

Формально, по представлению производителей, насос с одинаковой продуктивностью функционирует с на подаче, и на обратке, причем независимо от места установки. Однако наш практический опыт показал, что установка циркуляционного насоса отопления, например, промышленных котельных, в большей степени показана на обратном трубопроводе перед котлом. Дело в том, что высокие показатели температуры нагрева теплоносителя отрицательно сказываются на техническом состоянии подшипников и деталей устройства из пластика.

Установка расширительного бака показана на участке, который находится близко возле ламинарного потока теплоносителя. С учетом этого нужно сделать еще одну поправку: установка циркуляционного насоса должна осуществляться перед котлоагрегатом, но после расширительного бака.

При формировании отопительных систем умеренной мощности, то есть в индивидуальных жилищах, необходимо позаботиться об непрерывности охлаждения циркулирующим теплоносителем ротора и подшипников на валу. Причем эта деталь двигателя насоса должна обязательно размещаться строго горизонтально.

Правильная установка циркуляционного насоса в систему отопления – параллельно основному контуру без его размыкания. Также, перед насосом и после него врезаются вентиля, посредством которых вышедшее из строя устройство отсекается и демонтируется без сброса теплоносителя из системы. Другими словами, установка насоса в систему отопления частного дома выполняется на байпас.

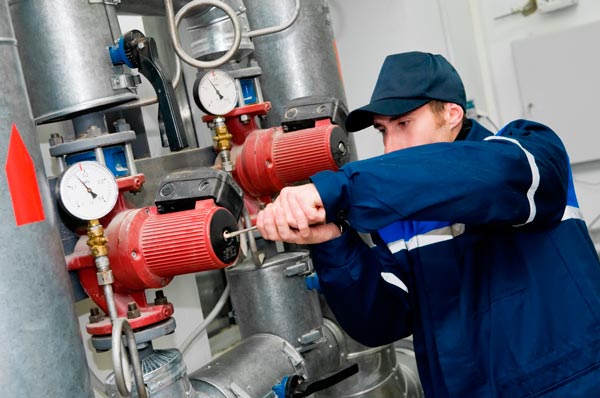

Установка насоса в систему отопления частного дома

Если в системе не установлен обратный клапан, то контуру характерно одно слабое место – при перебоях с электронапряжением на байпас с насоса переключение должно выполняться вручную. С одной стороны, ничего страшно, но с другой – если дома никого нет, то на лицо проблемы с отоплением. При стандартной работе систем обратный клапан находится в закрытом состоянии, при повышении давления воды в контуре до насоса приводит к открытию клапана. В идеале клапан должен быть шариковым с горизонтальной установкой. В этом случае сопротивление струи воды будем минимальным, также, как и напор, требуемый для открытия клапана.

Вода должна фильтроваться

Схема установки циркуляционного насоса на отопление должна предусматривать способы защиты этого узла от загрязнений, которые могут быть в воде. С этой целью перед насосом устанавливается фильтр-грязевик. Он фильтрует теплоноситель, задерживая твердые фракции – абразивные включения, ржавчину, грязь, частицы песка. Если этим устройством пренебречь, то в процессе эксплуатации можно столкнуться с такой неприятностью, как разрушение подшипников или крыльчатки. То есть, потребуется новый монтаж – циркуляционный насос отопления может не подлежать ремонту.

По той причине, что насос врезается на трубу небольшого диаметра, для фильтрации можно использовать простой фильтр для грубой очистки. воды При этом бочонок, где буду скапливаться различные взвеси необходимо направить вниз. Так он не будет мешать прохождению воды по системе. Даже, если этот резервуар частично наполнится, это никак не отразится на скорости циркуляции воды. Перед установкой фильтра, нужно обратить внимание на поверхность устройства – на нем нанесена стрелка, указывающая на направление воды в контуре. Если установить неправильно, то грязевик нужно будет очень часто чистить.

Подключение к электропитанию

Установка дополнительного насоса в систему отопления предполагает постоянную подачу электрического тока. Если в бытовой сети будет перебой, то работа насоса должна быть продолжена от резервного источника питания. С этой целью рекомендуется включение в схему такого узла, как ИБП («бесперебойник»). Он позволит сохранить работоспособность системы, как минимум на пару часов. В большинстве случаев этого хватает, чтобы устранить причины аварийных перебоев с подачей электричества. Дополнительные же резервы возможно изыскать при подсоединении АКБ извне к запасному источнику электропитания.

Правильная установка насоса в систему отопления выполняется с использованием термостойкого кабеля, если предполагается, что теплоноситель будет нагреваться до температуры +90 С и выше. Клеммная коробка должна быть защищена от попадания воды или конденсата. Силовой кабель ни при каких обстоятельствах не должен контактировать с двигателем или корпусом насоса, со стенками труб. Его к клеммной коробке, чаще всего, подводят с одной стороны, а вторая при этом закрыта заглушкой. Если актуально боковое расположение коробки, то силовой кабель заходит снизу. Конечно же, при любом варианте нужно позаботиться о заземлении.

Проверка герметичности

В технологии как правильно установить насос на отопление определен последний этап монтажных работ – выявление возможных течей системы. Для этого она наполняется водой. Через специальный винтик на крышке насоса спускается воздух – процедура может считаться завершенной, если из отверстия появилась вода. Теперь можно опробовать работоспособность насоса.

Остались еще вопросы, как установить циркуляционный насос в систему отопления – задайте их представителю компании «Новое место». Мы всегда рады помочь не только консультативно, но и выполнив монтаж нужного узла оперативно и недорого. Установка насосов, обычно идет в комплексе мероприятий по организации автономной отопительной системы – работы под ключ наша бригада также производит на выгодных условиях.
